मॉडल नं.: ASTM A106 Gr.B
मानक: जीबी, एएसटीएम, एपीआई, जिस
सामग्री: ST35-ST52, 10 # -45 #, Q195-Q345, A53-A369
खंड आकार: गोल
उत्पत्ति का स्थान: चीन
आवेदन: द्रव पाइप, तेल पाइप, गैस पाईप, संरचना पाइप, बॉयलर पाइप
उत्पादन की प्रक्रिया: गरम किया
प्रमाणीकरण: सी.ई., एपीआई
विशेष ट्यूब: एपीआई पाइप
चाहे मिश्रधातु: गैर मिश्र
सहनशीलता: ± 1%
वर्ग: समेकित स्टील पाइप
प्रसंस्करण सेवा: काट रहा है, वेल्डिंग, झुकने, काढ़ा, छिद्रण
पैकेजिंग: मानक समुद्री पैकेजिंग, या ग्राहक द्वारा आवश्यक के रूप में
उत्पादकता: 10000 Tons Per Month
परिवहन: Ocean,Land,Express
उद्गम-स्थान: शैंडोंग, चीन
के बारे में समर्थन करना: 10000 Tons Per Month
प्रमाण पत्र: ISO 9001
बंदरगाह: Tianjin,Qingdao,Shanghai
भुगतान प्रकार: L/C,T/T,D/P
इंकोटर्म: FOB,CIF,EXW,CFR

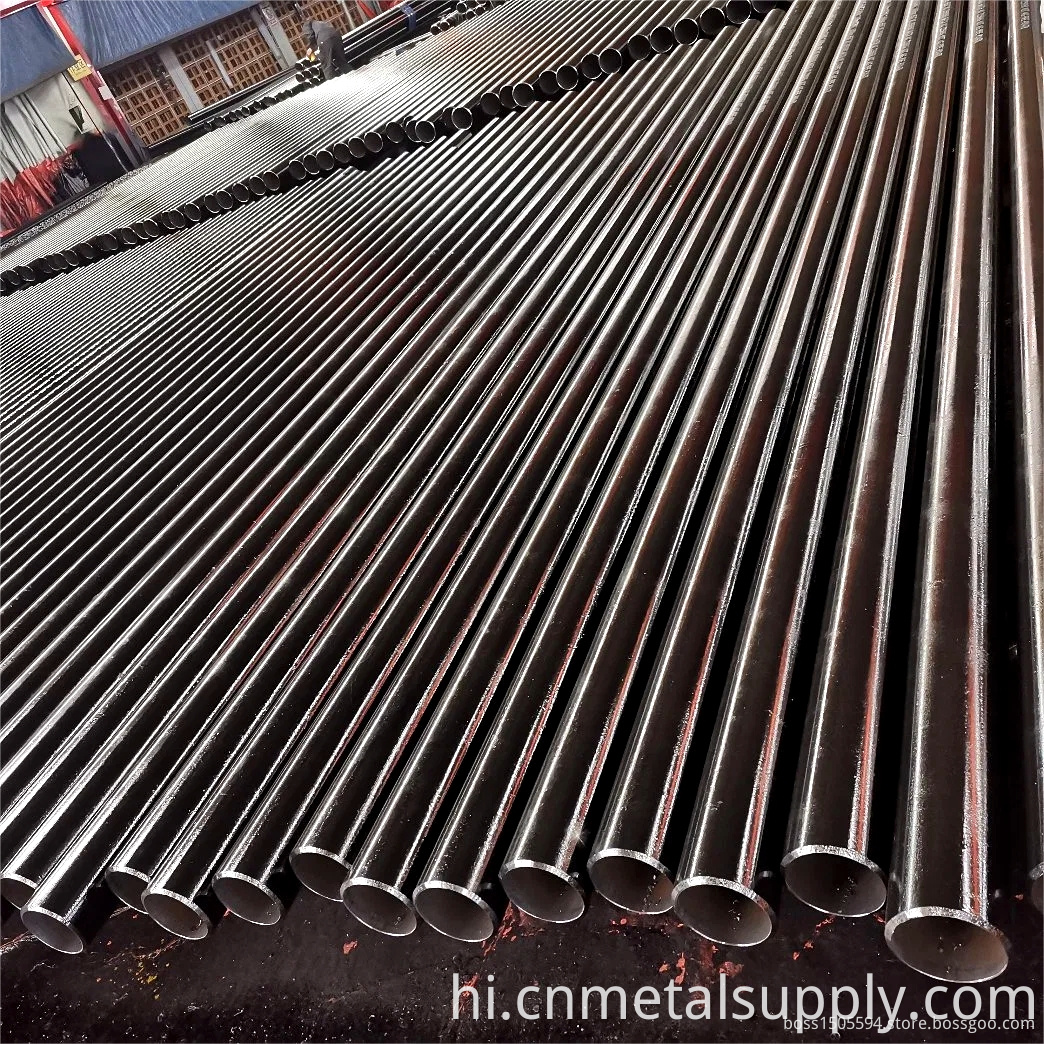

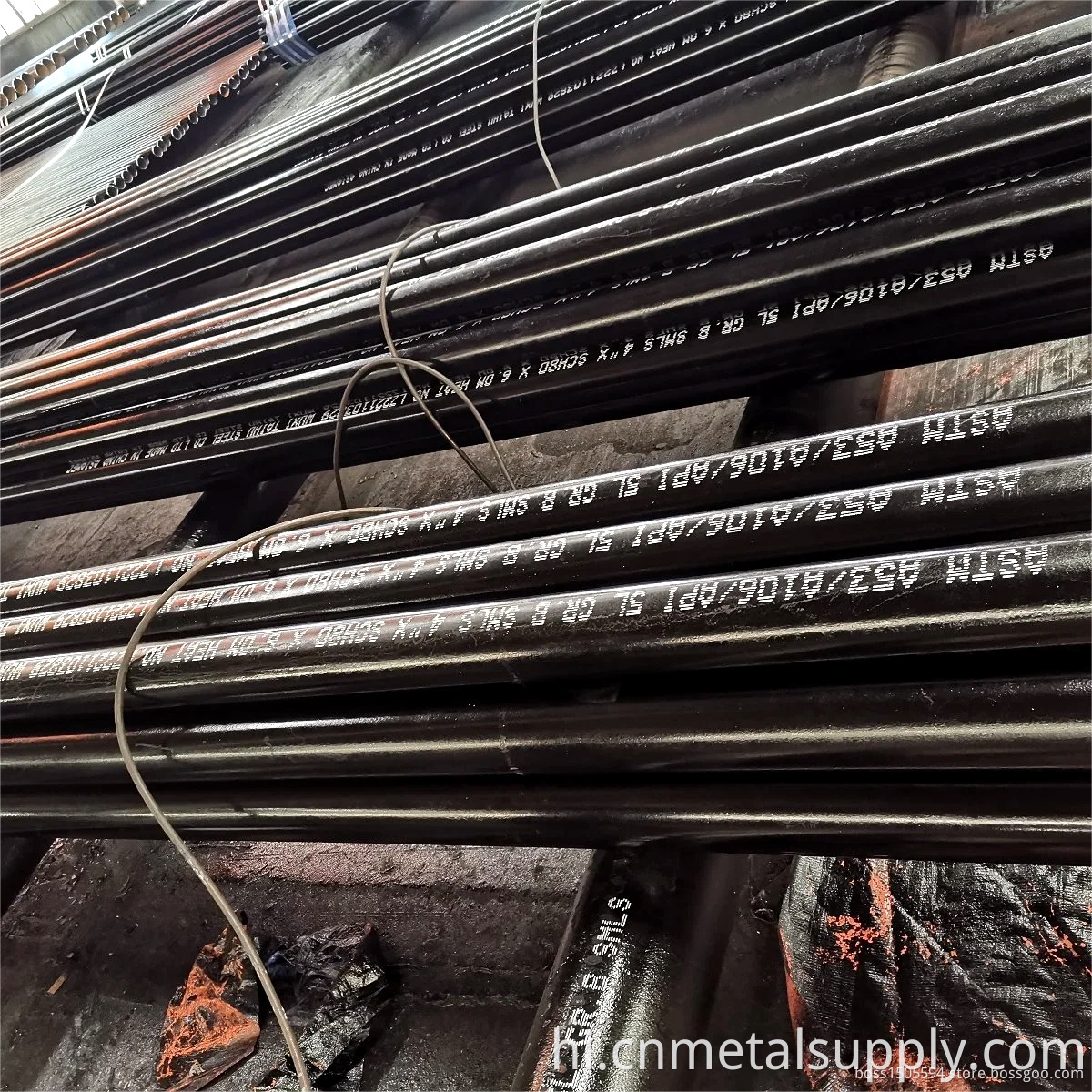

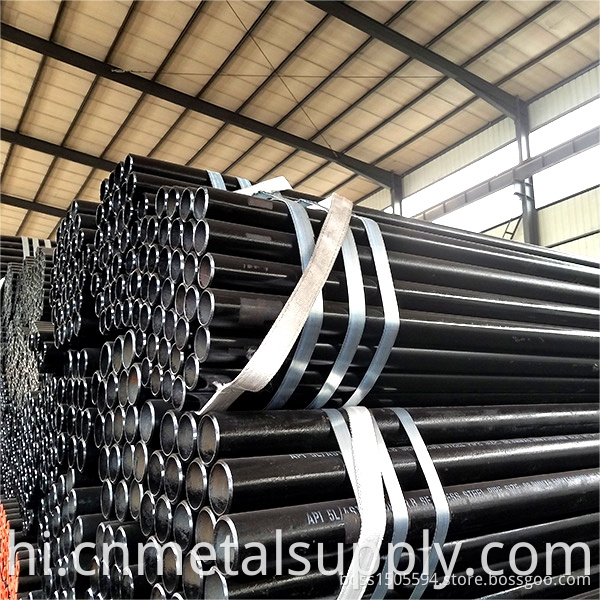

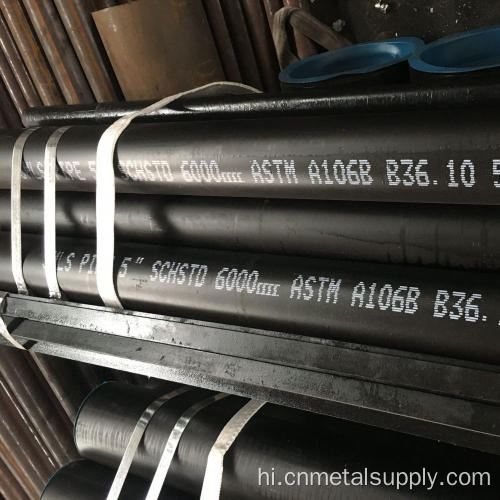

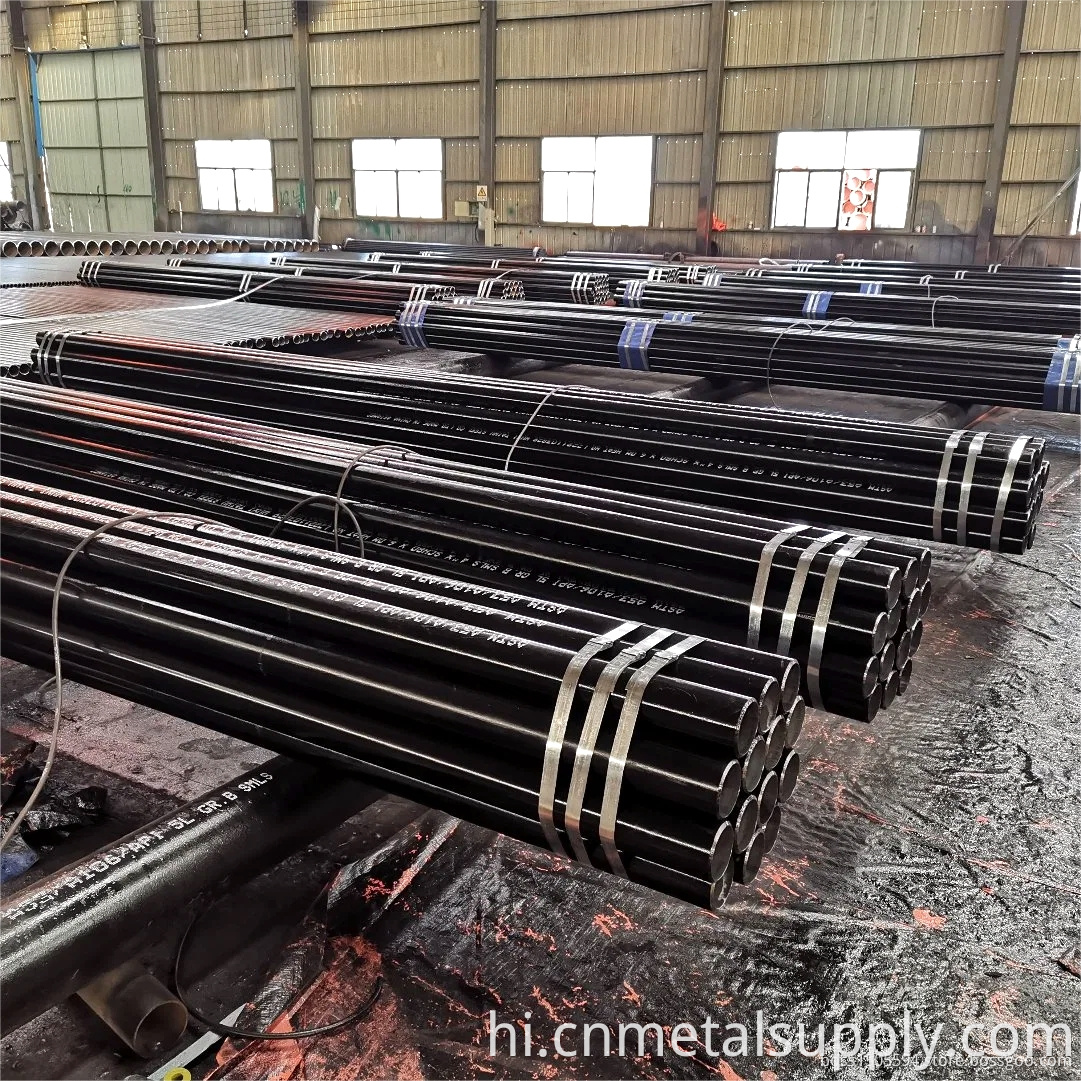

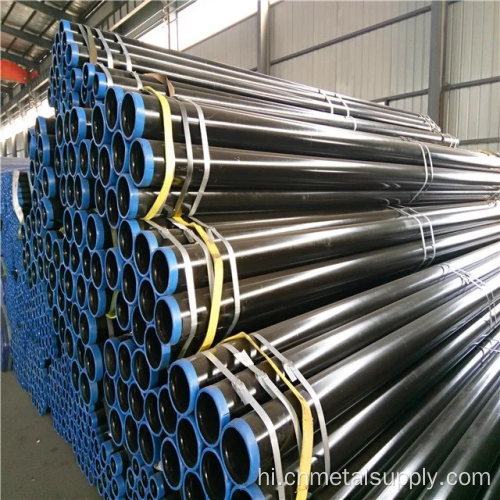

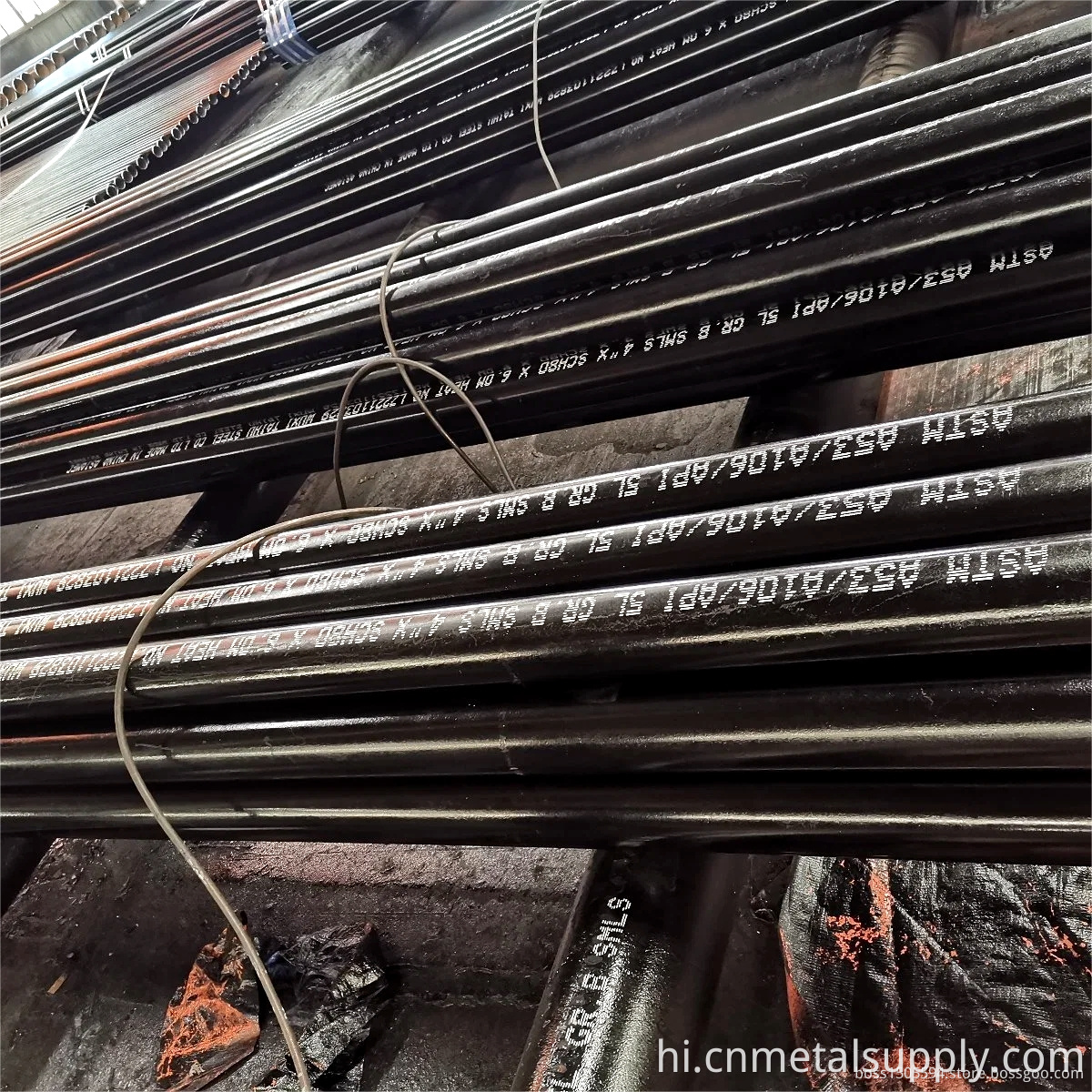

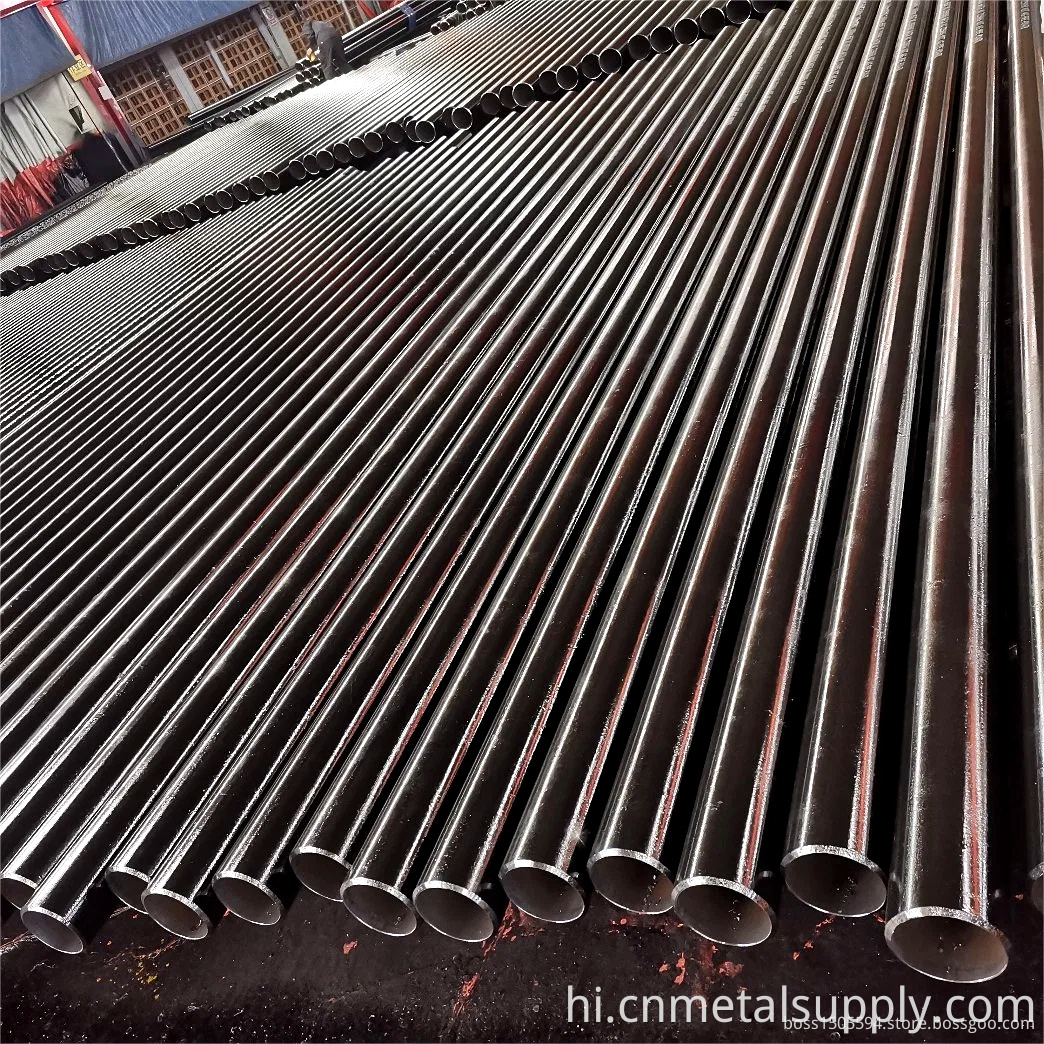

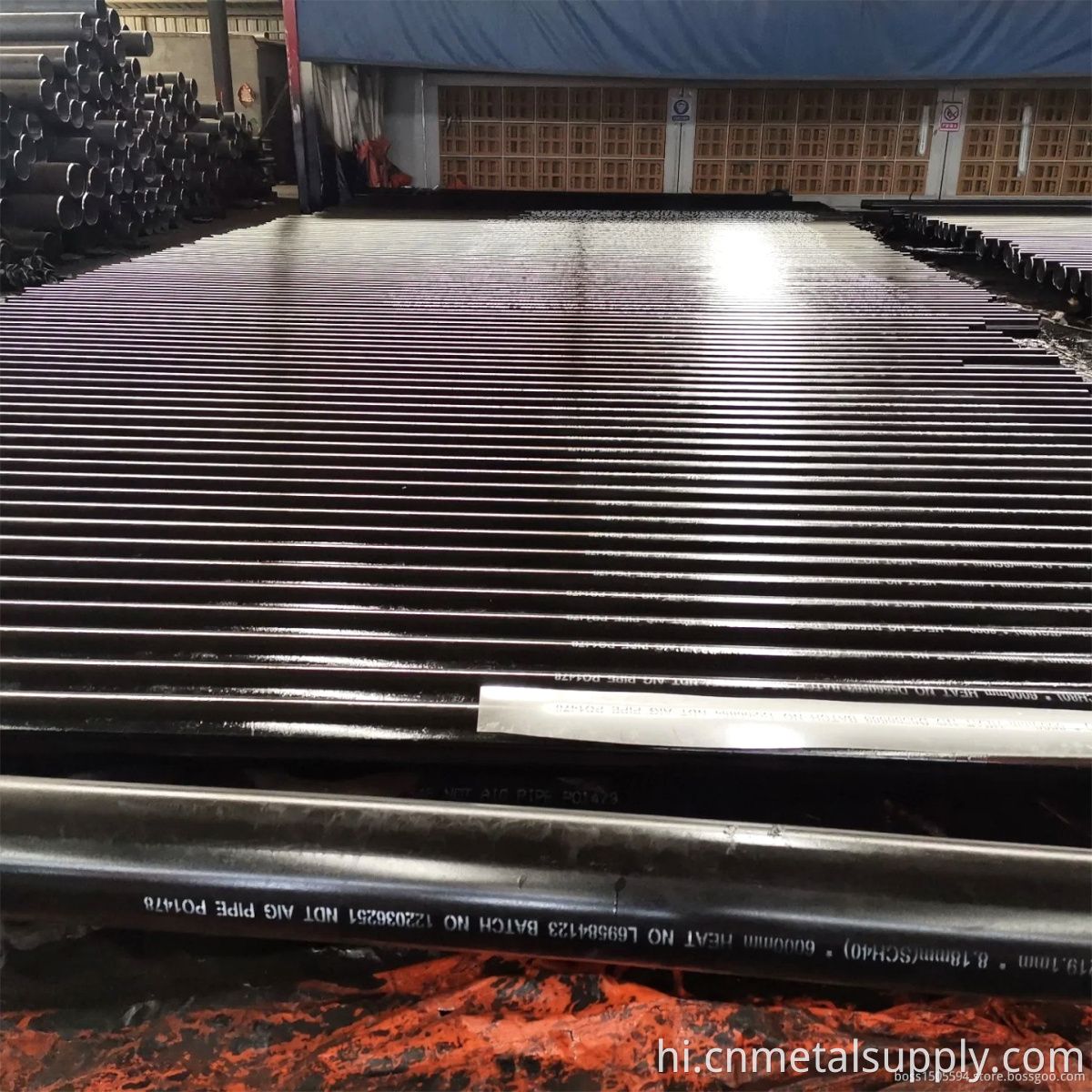

ASTM A106 GR.B पाइप
ASTM A106/A 106M मानक NPS 1/8 में NPS 48 (DN6 से DN1200) में उच्च तापमान सेवा के लिए सीमलेस कार्बन स्टील पाइप को शामिल करता है, समावेशी, नाममात्र (औसत) दीवार की मोटाई के साथ ASME B 36.10m में दी गई है। यह अन्य आयामों वाले पाइप को प्रस्तुत करने की अनुमति होगी, बशर्ते कि इस विनिर्देश की अन्य सभी आवश्यकताओं के साथ इस तरह के पाइप अनुपालन करें। इस विनिर्देश के तहत आदेश दिया गया पाइप झुकने, फ्लेंजिंग और इसी तरह के गठन संचालन और वेल्डिंग के लिए उपयुक्त होगा। जब स्टील को वेल्डेड किया जाना है, तो यह निर्धारित किया जाता है कि स्टील के ग्रेड और इच्छित उपयोग या सेवा के लिए उपयुक्त एक वेल्डिंग प्रक्रिया का उपयोग किया जाएगा।
विशेषताओं की विशेषताएं
|
OD(mm) |
Wall Thickness Unit (mm) |
|||||||||||||
|
|
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
6 |
6.5-7 |
7.5-8 |
8.5-9 |
9.5-10 |
11 |
12 |
|
Φ25-Φ28 |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
|
Φ32 |
|
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
Φ34-Φ36 |
|
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
Φ38 |
|
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
Φ40 |
|
|
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
Φ42 |
|
|
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
Φ45 |
|
|
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
Φ48-Φ60 |
|
|
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
Φ63.5 |
|
|
|
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
Φ68-Φ73 |
|
|
|
|
● |
● |
● |
● |
● |
● |
|
|
|
|
|
Φ76 |
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
Φ80 |
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
Φ83 |
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
Φ89 |
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
Φ95 |
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
Φ102 |
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
Φ108 |
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
Φ114 |
|
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
Φ121 |
|
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
Φ127 |
|
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
Φ133 |
|
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
Φ140 |
|
|
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
|
Φ146 |
|
|
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
|
Φ152 |
|
|
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
|
Φ159 |
|
|
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
|
Φ168 |
|
|
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
टिप्पणी:
डीएन - नाममात्र व्यास
एनपीएस -एनोमिनल पाइप का आकार
ASTM A106 की रासायनिक संरचना (%)
|
Grade |
C≤ |
Mn |
P≤ |
S≤ |
Si≥ |
Cr≤ |
Cu≤ |
Mo≤ |
Ni≤ |
V≤ |
|
ASTM A106 Grade A |
0.25 |
0.27-0.93 |
0.035 |
0.035 |
0.10 |
0.40 |
0.40 |
0.15 |
0.40 |
0.08 |
|
ASTM A106 Grade B |
0.30 |
0.29-1.06 |
0.035 |
0.035 |
0.10 |
0.40 |
0.40 |
0.15 |
0.40 |
0.08 |
|
ASTM A106 Grade C |
0.35 |
0.29-1.06 |
0.035 |
0.035 |
0.10 |
0.40 |
0.40 |
0.15 |
0.40 |
0.08 |
एएसटीएम ए 106 ग्रेड बी निम्न सूत्र द्वारा निर्धारित 0.50 अधिकतम के कार्बन समकक्ष (सीई) के अनुरूप होगा:
CE = %C + %Mn/6 + ( %Cr + %Mo + %v)/5 + ( %Ni + %Cu)/15। क्रेता और निर्माता के बीच एक कम कार्बन समतुल्य राशन अधिकतम पर सहमति हो सकती है। S5.3 कार्बन समतुल्य राशन को मिल टेस्ट रिपोर्ट पर सूचित किया जाएगा।
ASTM A106 के यांत्रिक गुण
|
Grade |
Rm Mpa Tensile Strength |
Yield Point (Mpa) |
Elongation |
Delivery Condition |
|
ASTM A106 Grade A |
≥330 |
≥205 |
20 |
Annealed |
|
ASTM A106 Grade B |
≥415 |
≥240 |
20 |
Annealed |
|
ASTM A106 Grade C |
≥485 |
≥275 |
20 |
Annealed |
समतुल्य पदनाम
|
DIN |
EN |
BS |
NFA |
ASTM |
ASME |
|
DIN 17175 Grade St 45.8 |
EN P235GH Grade 10216-2 |
NFA A 49-215 Grade TU 42-c |
ASTM A106 Grade B |
ASME SA 106 Grade B |
– |
सामग्री की रासायनिक संरचना चीनी सामग्री के अनुरूप नहीं है, और यांत्रिक गुण चीनी (GB/T699) 20# स्टील के समान हैं। एएसटीएम अमेरिकी स्टील पाइप मानकों का एक सेट है। ASTM स्टील पाइप A106 A चीनी मानक से मेल खाता है GB8163 है और सामग्री 10# स्टील है। A106 B चीनी मानक से मेल खाता है। GB8163 सामग्री 20#है, और A106 GR.B चीनी सामग्री के अनुरूप नहीं है।
प्रश्न: पाइप डिजाइन सामग्री A106 और SA106 के बीच क्या अंतर है?
A: पाइप डिजाइन सामग्री A106 और SA106 के बीच कोई अंतर नहीं है, क्योंकि ASME II सामग्री अध्याय के 2013 संस्करण ने बताया है कि SA106 ASTM A106 के अनुरूप है, इसके अलावा, SA106 अमेरिकी ASME का एक ग्रेड है, और A106 है एएसटीएम का ग्रेड।
एक: सीडी का अर्थ है ठंडा खींचा, SA106 यह निर्धारित करता है कि DN40 के नीचे के पाइप हॉट-रोल या कोल्ड-ड्रोन हो सकते हैं; DN50 से ऊपर के पाइप पारंपरिक रूप से हॉट-रोल किए गए हैं। जब निर्माता और क्रेता एक समझौते पर पहुंचते हैं, तो कोल्ड-ड्रोन मैन्युफैक्चरिंग की अनुमति होती है।
प्रश्न: ASME SA-106 और ASME SA-106M के बीच क्या अंतर है?
A: ASME SA-106 और ASME SA-106M के बीच का अंतर यह है कि यदि आकार मानक शाही है, तो ASME SA-106 का उपयोग करें, यदि आकार मानक मीट्रिक है, तो ASME SA-106M का उपयोग करें।
