मॉडल नं.: T76N
मानक: ऐसी, एएसटीएम, बी एस, शोर, जीबी, जिस
क्या मिश्र धातु: मिश्र धातु है
सहनशीलता: ± 1%
प्रक्रमण सेवा: झुकने, वेल्डिंग, काढ़ा, छिद्रण, काट रहा है
Color: black
Finish: Bright(Uncoated)
Material: Steel, 40Cr/C45
Ultimate Load Capacity: 200-1900KN, High Load Capacity
Model Number: R25N R32N R38N R51L R51N T40 T76
Outside Diameter: 25mm, 32mm, 25-76mm
Internal Diameter: 14mm, 19mm, 14-52mm
पैकेजिंग: एंटी-वाटर पेपर और प्लास्टिक या लोहे की चादर द्वारा कवर किया गया या तीन स्ट्रैपिंग स्ट्रिप्सक के साथ स्ट्रैप किया गया
उत्पादकता: 10000 Tons Per Month
परिवहन: Ocean,Land,Express
उद्गम-स्थान: शैंडोंग, चीन
के बारे में समर्थन करना: 10000 Tons Per Month
प्रमाण पत्र: ISO 9001
बंदरगाह: Qingdao,Shanghai,Tianjin
भुगतान प्रकार: L/C,T/T,D/P
इंकोटर्म: CIF,EXW,FOB,CFR
उत्पाद परिचय

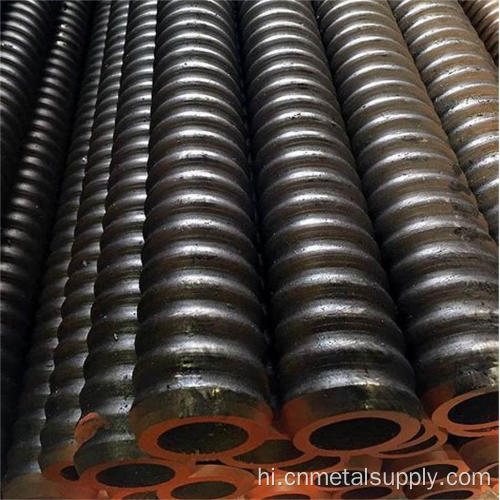

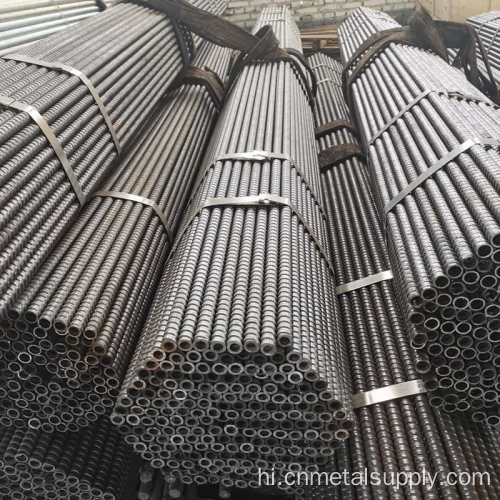

खोखले एंकर रॉड का अर्थ है एक बार जो संरचनाओं या भू -तकनीकी लोड को एक स्थिर रॉक संरचनाओं में स्थानांतरित करता है, एंकर बोल्ट में बार, ड्रिल बिट, युग्मन, प्लेट, ग्राउटिंग स्टॉपर और अखरोट होते हैं। व्यापक रूप से एक कुशल एंकरिंग साधन के रूप में उपयोग किया जाता है, सुरंग पूर्व-समर्थन, ढलान, तट, खदान, जल कंजर्वेंसी परियोजनाओं, भवन नींव, रोडबेड सुदृढीकरण और भूवैज्ञानिक रोगों के उपचार जैसे कि भूस्खलन, दरार, सिंक उम्र। यह संकीर्ण निर्माण वातावरण में अपूरणीय है। खोखले एंकर बार उच्च शक्ति के साथ सहज स्टील पाइप से बना है।
अनुप्रयोग गुंजाइश :
1. रेडियल सुदृढीकरण: खोखले एंकर रेडियल सुदृढीकरण के लिए पारंपरिक मोर्टार एंकर की जगह लेते हैं, जो कि पारंपरिक मोर्टार एंकरों की निर्माण प्रक्रिया के दौरान दबाव ग्राउटिंग को प्राप्त करने में अपूर्ण ग्राउटिंग और असमर्थता जैसे कई दोषों को पूरी तरह से हल कर सकता है, परियोजना की गुणवत्ता सुनिश्चित करता है।
2. ढलान सुदृढीकरण: अस्थिर ढलानों को सुदृढ़ करने के लिए खोखले एंकर का उपयोग करना न केवल एक सरल प्रक्रिया और कम लागत है, बल्कि निर्माण के लिए सुविधाजनक और त्वरित भी है और उल्लेखनीय प्रभाव है।
3. फाउंडेशन पिट सपोर्ट: खोखले एंकरों का उपयोग इमारतों के फाउंडेशन गड्ढों को सुदृढ़ करने के लिए किया जाता है, जिसमें न केवल एक सरल प्रक्रिया होती है, बल्कि यह भी प्रेशर ग्राउटिंग का एहसास हो सकता है और फाउंडेशन के गड्ढों की आसपास की रॉक स्थितियों में सुधार हो सकता है।
संरचना:
खोखले एंकर में एक खोखले पूरी तरह से थ्रेडेड रॉड बॉडी, एंकर हेड, ग्राउट स्टॉपर, बैकिंग प्लेट, नट, आदि होते हैं। इसका प्रत्येक भाग ग्राउटिंग के दौरान भरने और घने भरने की लागत को अधिकतम करने के लिए डिज़ाइन किया गया है। मोर्टार दर्जनों तक हो सकता है। किलोग्राम (विशिष्ट पैरामीटर डिजाइन के अधीन हैं) दबाव में आसपास की रॉक दरारों में प्रवेश करते हैं, और बैकिंग प्लेट और नट्स को आसानी से स्थापित किया जा सकता है।
विशेषताएँ:
खोखला लंगर लंगर और ग्राउटिंग पाइप के कार्यों को एक में जोड़ता है। यह ग्राउटिंग के दौरान एक ग्राउटिंग पाइप है, और यह ग्राउटिंग के बाद इसे बाहर खींचने के बिना एक एंकर रॉड बन जाता है। पारंपरिक एंकरिंग तकनीक के साथ तुलना में।
1. खोखले डिजाइन लंगर को एक ग्राउटिंग पाइप के रूप में कार्य करने की अनुमति देता है, पारंपरिक निर्माण तकनीकों में ग्राउटिंग पाइप को बाहर निकालने के कारण मोर्टार के नुकसान से बचता है।
2. ग्राउटिंग पूर्ण है और दबाव ग्राउटिंग को महसूस किया जा सकता है, जो परियोजना की गुणवत्ता में सुधार करता है।
3. विभिन्न सामानों की भूमिका के कारण, रॉड बॉडी का केंद्र बहुत अच्छा है, और मोर्टार एंकर रॉड की पूरी लंबाई को लपेट सकता है, जंग के जोखिम से बचता है और दीर्घकालिक समर्थन के उद्देश्य को प्राप्त कर सकता है।
4. स्थापित करने में आसान। बैकिंग प्लेटों और नट्स को थ्रेड्स के साइट पर प्रसंस्करण के बिना आसानी से स्थापित किया जा सकता है।
5. एंकर रॉड्स के लिए सहायक विशेष ग्राउटिंग पंप और ग्राउटिंग तकनीक के साथ संयुक्त, यह वर्तमान में चीन में एकमात्र एंकर सिस्टम है जिसने पारंपरिक ठोस समर्थन की कई समस्याओं को पूरी तरह से हल किया है।
उत्पाद विनिर्देश
आर-थ्रेड एंकर रॉड टेक्नियल डेटा
|
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
|
Outside diameter (mm) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
|
Internal diameter (mm) |
14 |
19 |
16 |
19 |
36 |
33 |
52 |
45 |
|
Ultimate load capacity (KN) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
|
Yield load capacity (KN) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
|
Tensile strength, Rp0.2 (N/mm2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
Yield strength, Rp0.2 (N/mm2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
|
Weight (Kg/m) |
2.3 |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
16.0 |
19.7 |
|
Thread type (left-hand) |
ISO 10208 |
ISO 1720 |
MAI T76 Standard |
|||||
|
Steel grade |
En10083-1 (Alloy structure steel) |
|||||||
|
Compared to carbon steel, alloy structure steel has high anti-corrosion capacity and high mechanical. |
||||||||
आर थ्रेड एंकर बार या रॉक रॉड, मिट्टी की नेल कहा जाता है, जो आईएसओ 10208 और 1720 के अनुसार एक प्रकार का थ्रेडेड खोखला बार, बार की सतह है। भूमिगत काम, आजकल; यह दुनिया भर में बहुत लोकप्रिय है।
धागा आकार: R25, R32, R38, R51, T76।
धागा मानक: ISO10208, ISO1720 आदि।
टी-थ्रेड एंकर रॉड टेक्नियल डेटा
|
Bar Type |
Outside Diameter (mm) |
Inside Diameter (mm) |
Cross section (mm2) |
Ultimate Load KN |
Yield Point KN |
Weight (kg/m) |
Thread Left/ Right Hand |
|
30/11 |
30 |
11 |
446 |
320 |
260 |
3.3 |
Lift or right |
|
30/14 |
30 |
14 |
395 |
260 |
220 |
2.9 |
Lift or right |
|
30/16 |
30 |
16 |
382 |
220 |
180 |
2.7 |
Lift or right |
|
40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
Lift or right |
|
40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
Lift or right |
|
52/26 |
52 |
26 |
1337 |
929 |
730 |
10.0 |
Lift or right |
|
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12.3 |
Lift or right |
|
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11.1 |
Lift or right |
|
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17.8 |
Lift or right |
टी थ्रेड एंकर बार की सतह एक ट्रेपेज़ॉइडल थ्रेड के साथ, कनेक्शन का यह डिज़ाइन बहुत मजबूत और विश्वसनीय है जब रस्सी के धागे की तुलना में, हम T30 से T103 तक पूर्ण आकार की आपूर्ति करते हैं।
धागा आकार: T30, T40, T52, T73, T103, T127, T130।
धागा मानक: ISO10208, ISO1720 आदि।
उत्पाद परीक्षा
प्रौद्योगिकी प्रक्रिया
सेल्फ ड्रिलिंग एंकर सिस्टम में एक खोखले ड्रिल बिट के साथ एक खोखले थ्रेडेड एंकर बार शामिल है जो एक ऑपरेशन में ड्रिलिंग, एंकरिंग और ग्राउटिंग करता है। सेल्फ ड्रिलिंग एंकर सिस्टम का उपयोग मुख्य रूप से ढलान स्थिरीकरण, टनलिंग प्री-सपोर्ट, माइक्रो बवासीर आदि परियोजनाओं के साथ नींव में किया जाता है।
1. मिश्र धातु ड्रिल और एंकर रॉड को एक छोर से कनेक्ट करें, दूसरे छोर पर, ड्रिल स्लीव और शंक एडाप्टर को कनेक्ट करें, फिर ड्रिलिंग रिग या हैंड-हेल्ड ड्रिल कनेक्ट करें। फिर ड्रिलिंग शुरू करें, ड्रिलिंग करते समय ठंडा पानी भरें। (यदि आप एंकर रॉड को लंबा करना चाहते हैं, तो युग्मन को जोड़ सकते हैं, और फिर ड्रिलिंग कर सकते हैं)
2. ड्रिल को नीचे ले जाएं, रॉड में स्टॉप-ग्राउटिंग प्लग डालें, और इसे छेद में डालें, फिर ग्राउट करने के लिए तैयार हों। आसपास के रॉक ग्राउटिंग तनाव जैसी विशेष परिस्थितियां खत्म हो गई हैं या आसपास की चट्टान बहुत टूटी हुई है, छेद को सील करने के लिए एंकर एजेंट का उपयोग कर सकती है।
3. क्विक ग्राउटिंग कपलिंग और एंकर रॉड एंड कनेक्ट करें, ग्राउटिंग मशीन के अन्य छोर को कनेक्ट करें।
4. ग्राउटिंग शुरू करें, जब पूर्ण रूप से ग्राउटिंग करें और डिजाइन मूल्य तक पहुंचें तो पावर बंद करें। डिजाइन मापदंडों और ग्राउटिंग मशीन प्रदर्शन के अनुसार ग्राउटिंग दबाव निर्धारित करें, सीमेंट/रेत संदर्भ मान 1: 0 ~ 1: 1 है, पानी/सीमेंट संदर्भ मान 0.45: 1 ~ 0.5: 1 है।
5. एंकर प्लेट और नट्स स्थापित करें, और नट को कस लें।
आवेदन पत्र:
भूमिगत कार्यों के निर्माण के दौरान, उच्च जमीन तनाव के कारण नरम चट्टान, खंडित क्षेत्र और बड़े विरूपण का सामना करना बहुत आम है। गंभीर ढहने के मामले में, ग्राउटेड रॉक एंकर ऑर्डिनरी एक के बजाय अतिरिक्त-लंबे एंकर की जरूरत होती है।
पैकेजिंग और परिवहन
पैकेजिंग को टारपॉलिन और लकड़ी के बक्से में पैक किया जाता है ताकि यह सुनिश्चित किया जा सके कि यह पानी का सामना करने की प्रक्रिया में जंग और खुरचने का नहीं होगा।

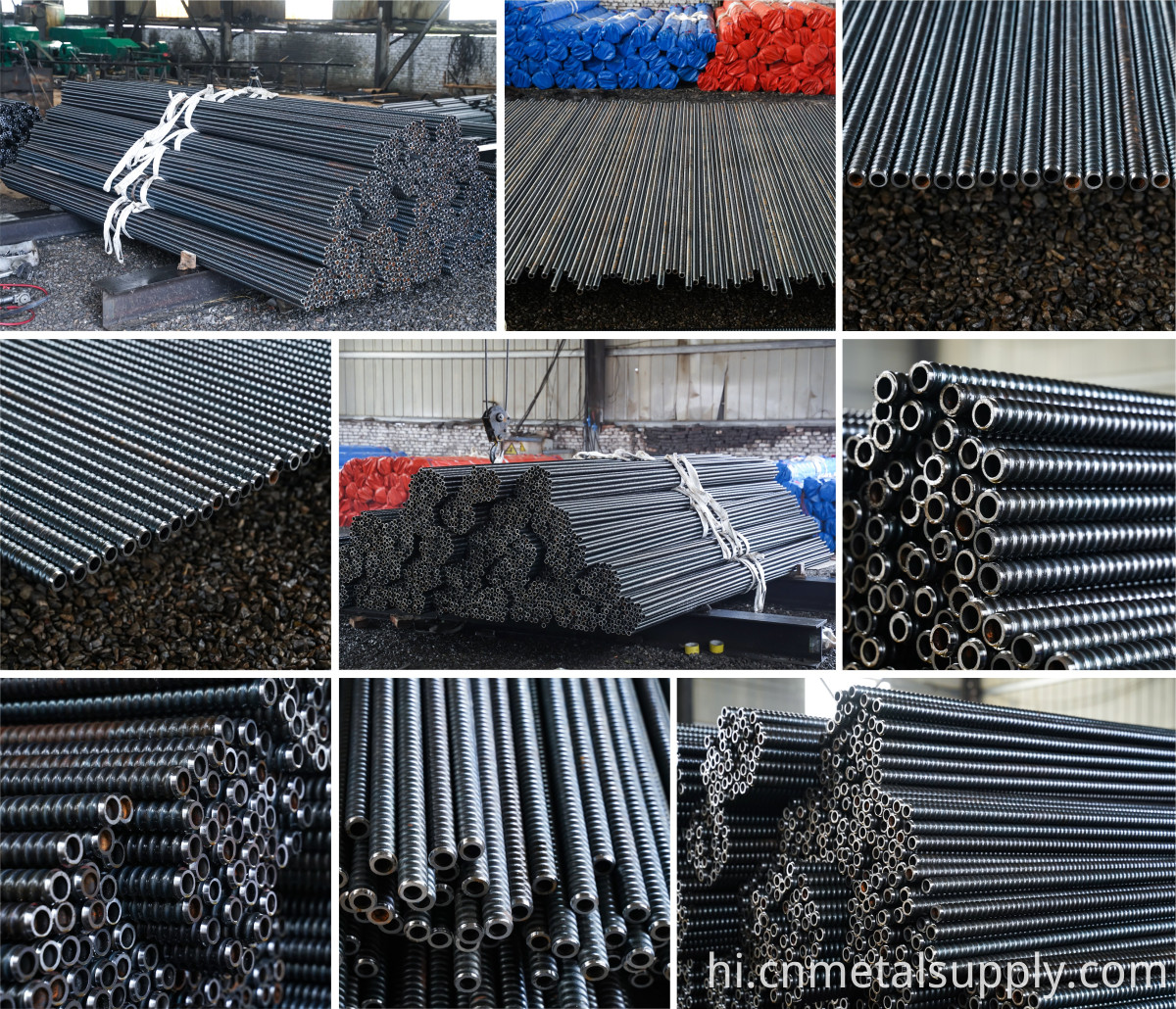

उत्पाद श्रेणियाँ : खोखली लंगर रॉड
