ट्यूब उत्पाद : सम्मानित ट्यूब, सम्मान पाइप, हाइड्रोलिक सिलेंडर ट्यूब, वायवीय सिलेंडर ट्यूब, सम्मानित पाइप, सम्मान ट्यूब, सीमलेस सम्मानित स्टील ट्यूब, सटीक ट्यूब, कोल्ड ड्रा सम्मानित ट्यूब, स्केड ट्यूब, स्केड ट्यूब, स्केड और रोलर जलाए गए ट्यूब, स्केड पाइप, एसआरबी ट्यूब, एसआरबी ट्यूब , SRB पाइप, हाइड्रोलिक SRB ट्यूब, हाइड्रोलिक सिलेंडर स्किव्ड ट्यूब
1. विवरण: सम्मानित ट्यूब एक प्रकार का चिकनी बोर स्टील ट्यूब है जिसका उपयोग हाइड्रोलिक सिलेंडर बैरल के निर्माण के लिए किया जाता है जो हाइड्रोलिक सिलेंडर के एक टुकड़े का मुख्य भाग है। हाइड्रोलिक सिलेंडर, सिलेंडर, हाइड्रोलिक मशीनरी, इंजीनियरिंग मशीनरी, पेट्रोलियम मशीनरी, कृषि मशीनरी, भरने मशीनरी, खनन मशीनरी और अन्य क्षेत्रों में सम्मानित ट्यूबों का व्यापक रूप से उपयोग किया जाता है।
सम्मान एक तरह की मशीनिंग तकनीक है। हॉनिंग हेड के माध्यम से, ठंडे खींचे गए पाइप के आंतरिक छेद को हाई-स्पीड पीसिंग तकनीक को पारस्परिक रूप से संसाधित किया जाता है, ताकि आंतरिक छेद सहिष्णुता के आकार और सतह खुरदरापन की आवश्यकताओं को पूरा कर सके जिसकी हमें आवश्यकता है।
सम्मानित ट्यूब एक प्रकार की चिकनी बोर स्टील ट्यूब है जिसका उपयोग हाइड्रोलिक सिलेंडर बैरल के निर्माण के लिए किया जाता है जो हाइड्रोलिक सिलेंडर के एक टुकड़े का मुख्य हिस्सा है।
सम्मानित ट्यूब और स्केड एंड रोलर बर्नड ट्यूब के बीच अंतर: हाइड्रोलिक सिलेंडर उद्योग में, बोर उपचार के लिए 2 समाधान हैं: सम्मान, और स्किविंग और रोलर बर्निंग। सम्मान या स्किविंग और रोलर बर्निंग से अलग आंतरिक सतह की छवि होती है, लेकिन दोनों अच्छी खुरदरापन सुनिश्चित करते हैं।
2. -कमोडिटी: हाइड्रोलिक सिलेंडर के लिए कोल्ड ड्रॉ सीमलेस सम्मानित ट्यूब
3.size रेंज: 40 मिमी*30 मिमी -580 मिमी*500 मिमी
4. उपलब्ध स्टील ग्रेड :
|
EN 10305-1
|
E195, E235, E355, C35E, C45E, E410, E470, S355J2, S355J2G3, 25CrMo4, 34CrMo4, 42CrMo4
|
|
DIN 2391-2
|
ST37, ST44, ST52
|
|
ASTM A519
|
1010, 1020, 1026, 1045, 1518, 1524, 1541, 4130, 4140, 4145, 4340, 8620
|
|
JIS
|
STKM 13A, STKM 13B, STKM 13C
|
|
GB
|
Q345B, 25Mn, 16Mn, Q345D, Q345E, 20#, 45#, 20CrMo, 25CrMo, 30CrMo, 35CrMo, 42CrMo
|
5. निर्माण विधि: कोल्ड रोल्ड, हाइड्रोलिक कोल्ड ड्रॉ, हॉट रोल्ड+डीप होल बोरिंग
6. डिलीवरी की स्थिति:
|
BK
|
BKW
|
BKS
|
GBK
|
NBK
|
Q+T
|
|
+C
|
+LC
|
+SR
|
+A
|
+N
|
|
Cold rolled
|
Cold drawn
|
Stress relieved
|
Annealed
|
Normalized
|
Quenched+Tempered
|
7. बोर उपचार: सम्मान, स्किविंग और रोलर बर्निंग
8. बोर खुरदरापन नियंत्रण: RA0.25UM अधिकतम या RA0 । सम्मानित ट्यूबों के लिए 35um अधिकतम, ra0.25um अधिकतम स्किव्ड और रोलर बर्नड ट्यूब्स के लिए।
9. एंड फिनिश: स्क्वायर कट्स के साथ सादा समाप्त होता है, सम्मानित ट्यूबों के लिए बूर से मुक्त होता है। स्किव्ड एंड रोलर बर्नड ट्यूब्स के लिए लिटिल बेवेल्ड छोर।
10. मानक निर्यात पैकिंग: स्टील स्ट्रिप्स के साथ बंधे बंडलों में। Int और ext तेल कोटिंग। प्लास्टिक कैप्स को समाप्त करें। पीवीसी बैग और बुनना बैग द्वारा बाहरी पैकिंग।
11. अनुरोध पर अनुकूलित पैकिंग और अंकन प्रदान किया जा सकता है।
12. सम्मान ट्यूब और स्किव्ड एंड रोलर बर्नड ट्यूब के बीच अंतर: हाइड्रोलिक सिलेंडर उद्योग में, बोर उपचार के लिए 2 समाधान हैं: सम्मान, और स्किविंग और रोलर बर्निंग। सम्मान या स्किविंग और रोलर बर्निंग से अलग आंतरिक सतह की छवि होती है, लेकिन दोनों अच्छी खुरदरापन सुनिश्चित करते हैं।
हाइड्रोलिक स्टील ट्यूब को हाइड्रोलिक्स घटकों, फिटिंग, वाल्व, फ्लैंग्स और अन्य उपकरणों के बीच तरल तरल पदार्थ को व्यक्त करने के लिए डिज़ाइन किया गया है। यह सामग्री E355 (ST 52.4) या E235 (ST 37.4) से बना है। इन दो ग्रेड में अलग -अलग रासायनिक संरचना होती है। यह काम के दबाव को नियंत्रित करने में मदद करता है।
|
Chemical Composition (%)
|
Carbon (C)
|
Silicon (Si)
|
Manganese (Mn)
|
Phosphorus (P)
|
Sulfur (S)
|
|
E355 (ST52.4)
|
⩽ 0.22
|
⩽ 0.55
|
⩽ 1.6
|
⩽ 0.045
|
⩽ 0.045
|
|
E235 (ST37.4)
|
⩽ 0.17
|
⩽ 0.35
|
⩽ 1.2
|
⩽ 0.045
|
⩽ 0.045
|
हाइड्रोलिक एच ऑनड ट्यूब को डीआईएन 2391/सी (डीआईएन एन 10305-1) या डीआईएन 2445/2 (डीआईएन एन 10305-4) मानकों के अनुसार बनाया गया है और यह मिलीमीटर, इंच बाहरी व्यास और इंच के नाममात्र बोर आकार में उपलब्ध है।
1 3 । हाइड्रोलिक c ylinder t ube ------ भारी मशीनरी, क्रेन, उत्खननकर्ता के हाइड्रोलिक सिलेंडर में भी उपयोग किया जाता है। सामग्री विभिन्न, मुख्य रूप से STKM-13CT ST52 CK45 और 1020 है। हम काम कर सकते हैं और ग्राहकों की यांत्रिक संपत्ति की आवश्यकता प्राप्त कर सकते हैं और हाइड्रोलिक सिलेंडर के जीवन को बढ़ा सकते हैं।
14 । सम्मानित ट्यूब ----- लिफ्ट बफर और हाइड्रोलिक सिलेंडर में उपयोग किया जाता है। इस तरह की ट्यूब में ट्यूब, RA0.2-0.4um में एक बेहतर खुरदरापन होता है और सीधे हाइड्रोलिक सिलेंडर ट्यूब में उपयोग कर सकता है। रेंज: आईडी 50-250 मिमी और लंबाई अधिकतम 6 मीटर पर काम कर सकती है।
15 । कोल्ड ट्रीड ट्यूब ---- व्यापक रूप से इस्तेमाल किया। प्रसंस्करण रेंज 30-300 मिमी, सबसे बड़ी लंबाई 11 मीटर है।
|
Hydraulic Cylinder Honing Tube
|
|
Inside Dia
(mm)
|
ID Tolerance (mm)
|
WT Tolerance
(mm)
|
|
H7
|
H8
|
H9
|
H10
|
|
≤30
|
+0.021/0
|
+0.033/0
|
+0.052/0
|
+0.084/0
|
±7.5%
>210mm ±10%
|
|
30 - ≤50
|
+0.025/0
|
+0.039/0
|
+0.062/0
|
+0.100/0
|
|
50 - ≤80
|
+0.030/0
|
+0.046/0
|
+0.074/0
|
+0.120/0
|
|
80 - ≤120
|
+0.035/0
|
+0.054/0
|
+0.087/0
|
+0.140/0
|
|
120 - ≤180
|
+0.040/0
|
+0.063/0
|
+0.100/0
|
+0.160/0
|
|
180 - ≤250
|
+0.046/0
|
+0.072/0
|
+0.115/0
|
+0.185/0
|
|
250 - ≤315
|
+0.052/0
|
+0.081/0
|
+0.130/0
|
+0.210/0
|
|
315 - ≤700
|
+0.057/0
|
+0.089/0
|
+0.140/0
|
+0.230/0
|
|
Steel Grade
|
Chemical Composition %
|
|
C
|
Si
|
Mn
|
P
|
S
|
Al
|
|
≤
|
≥
|
|
20#
|
0.17-0.24
|
0.17-0.37
|
0.35-0.65
|
0.035
|
0.035
|
/
|
|
45#
|
0.42-0.50
|
0.17-0.37
|
0.50-0.80
|
0.035
|
0.035
|
/
|
|
Q345B
|
≤0.2
|
≤0.5
|
1.00-1.60
|
0.03
|
0.03
|
/
|
|
Q345D
|
≤0.2
|
≤0.5
|
1.00-1.60
|
0.03
|
0.03
|
0.015
|
|
25Mn
|
0.22-0.29
|
0.17-0.37
|
0.70-1.00
|
0.035
|
0.035
|
/
|
|
27SiMn
|
0.24-0.32
|
1.10-1.40
|
1.10-1.40
|
0.035
|
0.035
|
/
|
|
ST52
|
≤0.22
|
≤0.55
|
≤1.6
|
0.025
|
0.025
|
/
|
|
SAE1026
|
0.22-0.28
|
0.15-0.35
|
0.60-0.90
|
0.04
|
0.05
|
/
|
|
Delivery Condition
|
Cold Finished (hard) (BK)
|
Cold Drawn and Stress-relieved (BK+S)
|
|
Steel Grade
|
Tensile Strength
(Mpa)
|
Elongation
(%)
|
Tensile Strength
(Mpa)
|
Yield Strength
(Mpa)
|
Elongation
(%)
|
|
20#
|
≥550
|
≥8
|
≥520
|
≥375
|
≥15
|
|
45#
|
≥640
|
≥5
|
≥600
|
≥520
|
≥10
|
|
16Mn
|
≥640
|
≥5
|
≥600
|
≥520
|
≥14
|
|
25Mn
|
≥640
|
≥5
|
≥600
|
≥510
|
≥15
|
|
27SiMn
|
≥800
|
≥5
|
≥760
|
≥610
|
≥10
|
|
ST52
|
≥640
|
≥5
|
≥600
|
≥520
|
≥14
|
|
SAE1026
|
≥640
|
≥5
|
≥600
|
≥510
|
≥15
|

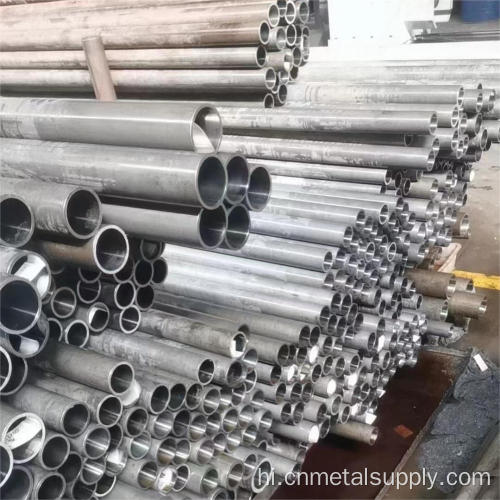

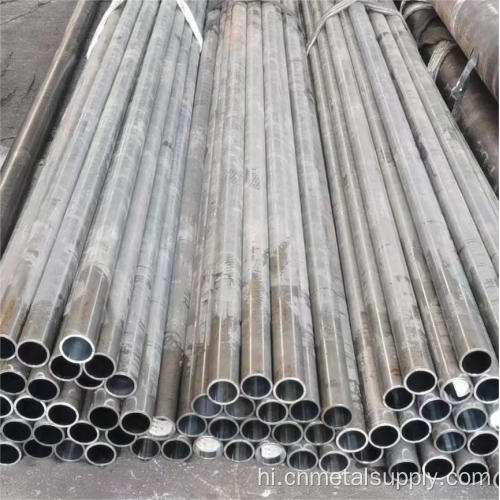

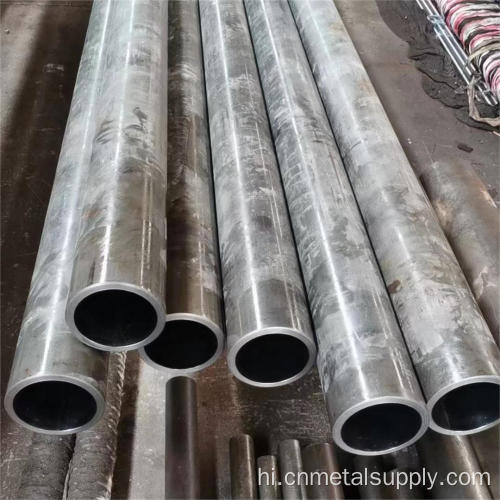

उत्पाद का प्रदर्शन
हम आपकी आवश्यकता के अनुसार अलग -अलग आकार, मोटाई, चौड़ाई और सामग्री का उत्पादन कर सकते हैं

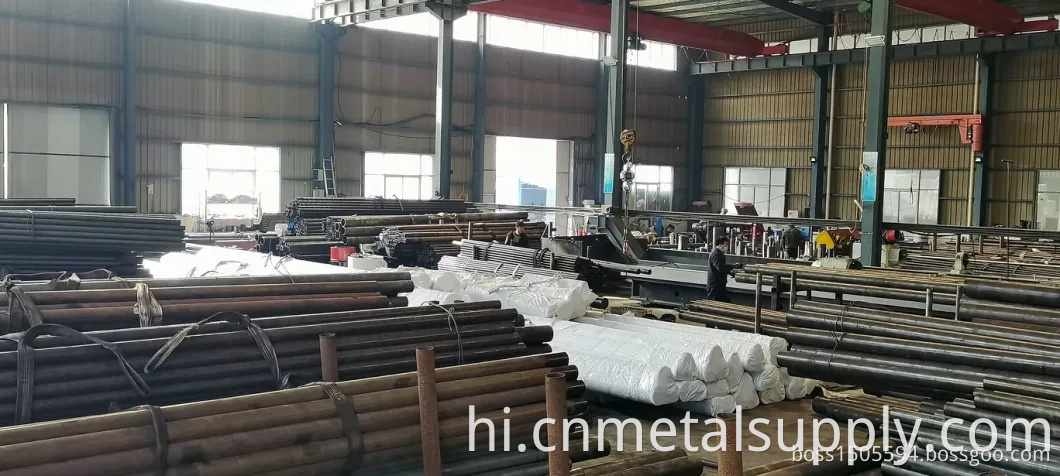

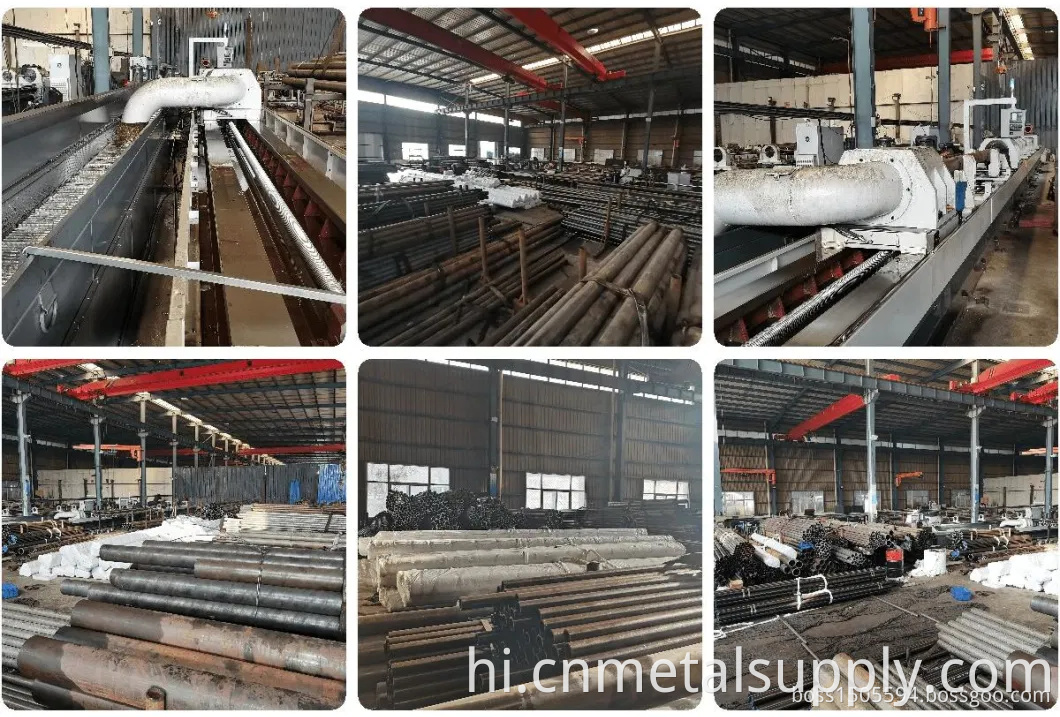

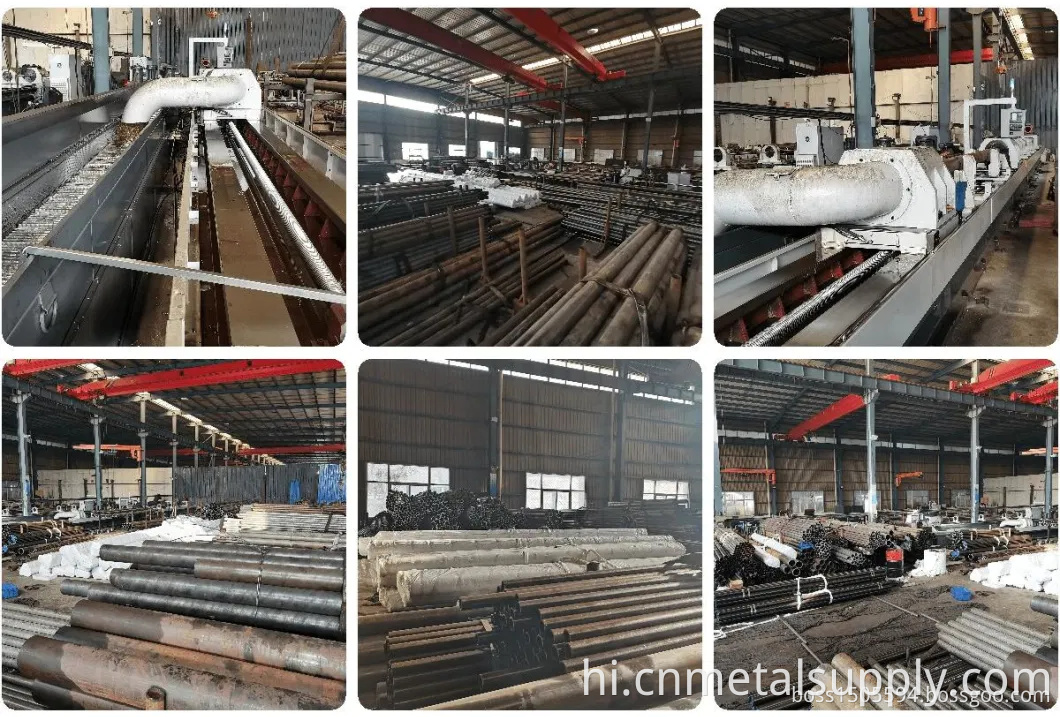

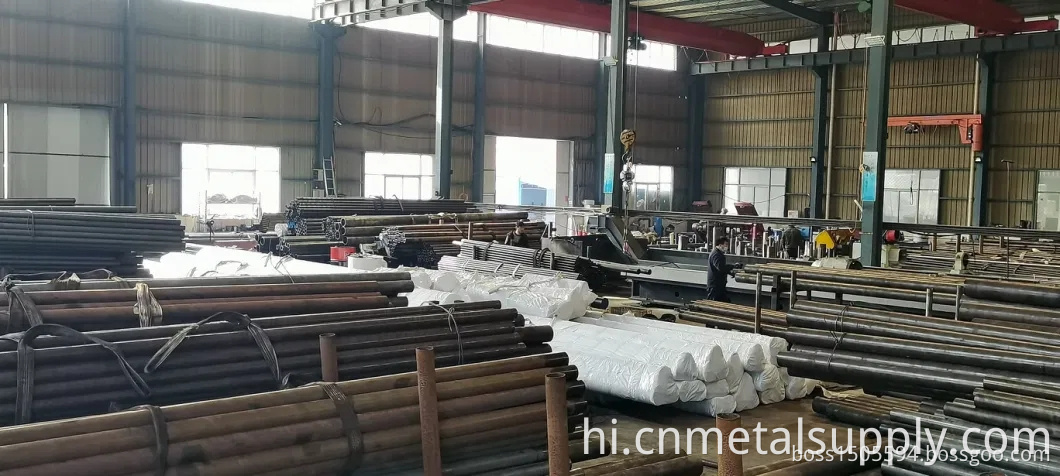

गोदाम और उपकरण

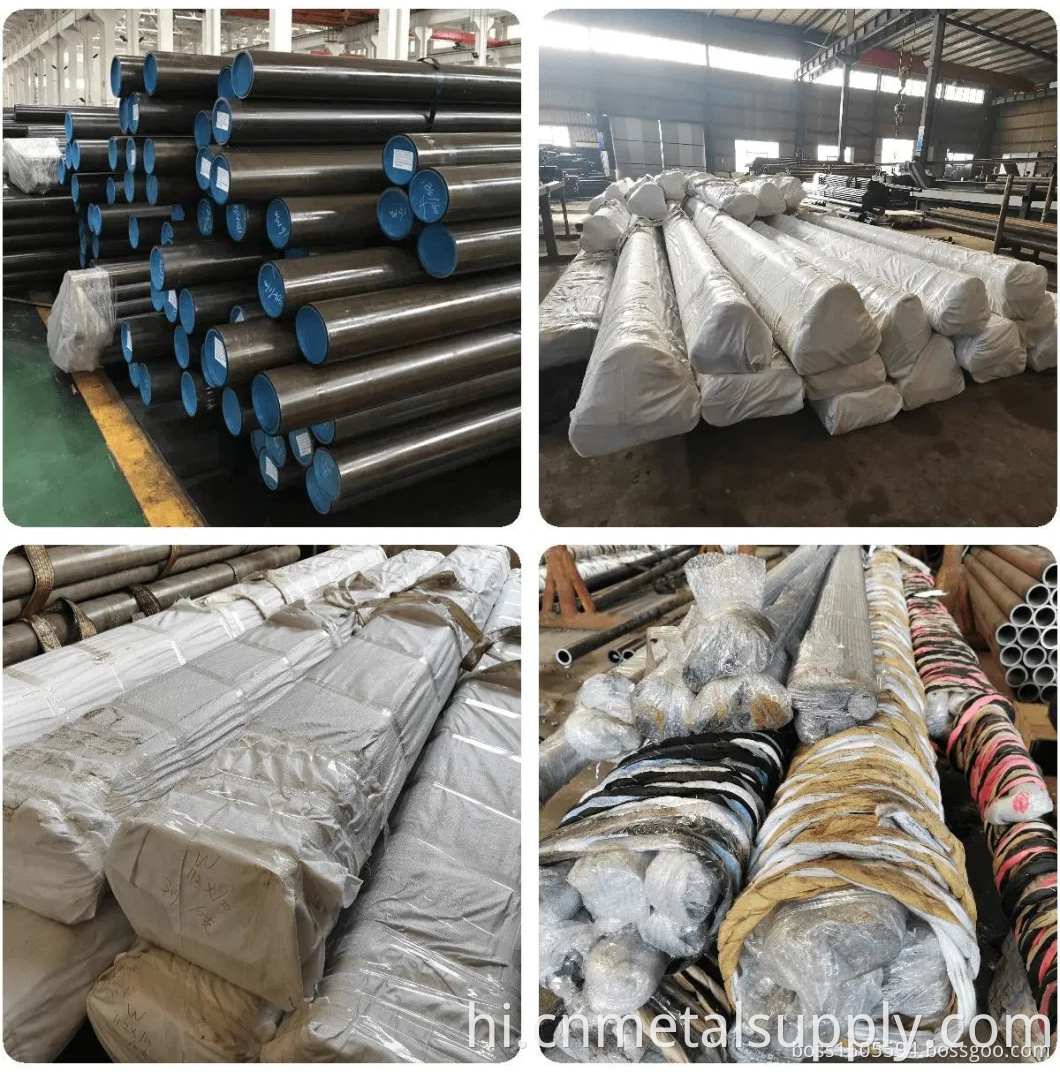

पैकेजिंग और परिवहन
