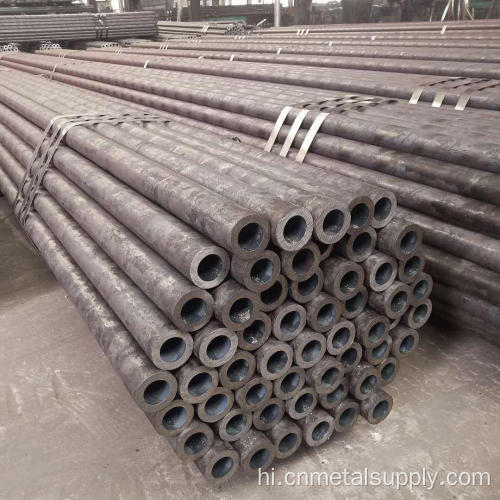

एएसटीएम ए 106 सीमलेस कार्बन स्टील पाइप
ASTM A106 पाइप (S/A 106 के रूप में ASME विनिर्देशों में भी कवर किया गया) उच्च तापमान सेवा के लिए सहज कार्बन स्टील पाइप के लिए मानक विनिर्देश है। अधिकांश सामान्य उपयोग रिफाइनरियों और पौधों में होते हैं जब गेस या तरल पदार्थ उच्च तापमान और दबावों पर ले जाते हैं।

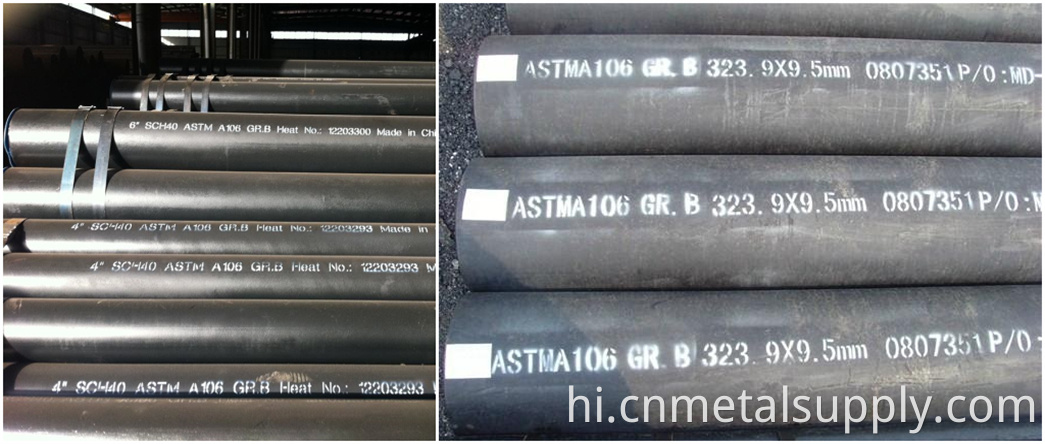

ASTM A106GR। बी सीमलेस स्टील पाइप पेट्रोलियम, रासायनिक उद्योग और बॉयलर उद्योग में व्यापक रूप से उपयोग किए जाने वाले कम कार्बन स्टील का एक प्रकार है। सामग्री में अच्छे यांत्रिक गुण हैं।

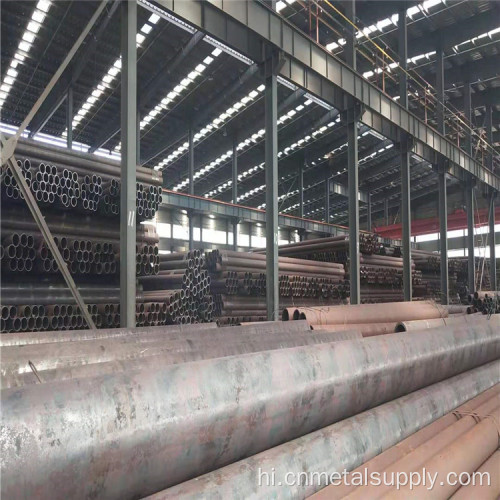

हमारी कंपनी चीन के सबसे बड़े सहज स्टील पाइप उत्पादन स्थानों में से एक, लियोकेंग में स्थित है। कार्बन स्टील के पाइप को पूरे वर्ष बड़ी मात्रा में निर्यात किया जाता है। हमारे पास बड़ी इन्वेंट्री, पूर्ण मॉडल और कम कीमतें हैं। पूछताछ में आपका स्वागत है!
स्टील पाइप को ठंडे खींचे गए एसएमएलएस स्टील पाइप गर्म रोल्ड एसएमएलएस स्टील पाइप जस्ती स्टील पाइप में विभाजित किया जा सकता है ।
विवरण
1. मानक: ASTM A106 (ASME SA106)
2. उत्पाद मुख्य रूप से उपयोग किए जाते हैं: झुकने, कर्लिंग और इसी तरह की गठन प्रक्रिया पर लागू करें।
3. स्टील / स्टील ग्रेड के मुख्य उत्पाद: जीआरए; जीआरबी; जी.सी.
4.specifications: व्यास: 10.3 से 114.3 मिमी मोटाई: 0.8 से 12 मिमी लंबाई: 6 मीटर ऊपर, और, ग्राहक की मांग, आपूर्ति और स्टील पाइप के अन्य विनिर्देशों के अनुसार।
5. केमिकल रचना और यांत्रिक गुण
6. जिस संख्या और विदेशी मानकों को सम्मिलित करना
ASTM A106 (ASME SA106) स्कोप:
यह विनिर्देश एनपीएस 1/8 में एनपीएस 48 समावेशी में उच्च तापमान सेवा (नोट 1) के लिए सीमलेस कार्बन स्टील पाइप को शामिल करता है, नाममात्र (औसत) दीवार की मोटाई के साथ जैसा कि दिया गया है, एएनएसआई बी 36.10 है। अन्य आयामों वाले पाइप को सुसज्जित किया जा सकता है बशर्ते इस विनिर्देश की अन्य सभी आवश्यकताओं के साथ इस तरह के पाइप अनुपालन हो। इस विनिर्देश के तहत आदेश दिया गया पाइप झुकने, फ्लेंजिंग और इसी तरह के गठन संचालन और वेल्डिंग के लिए उपयुक्त होगा। जब स्टील को वेल्डेड किया जाना है, तो यह निर्धारित किया जाता है कि स्टील के ग्रेड और इच्छित उपयोग या सेवा के लिए उपयुक्त एक वेल्डिंग प्रक्रिया का उपयोग किया जाएगा (नोट 2)।
नोट 1 α विचार को HIGER तापमान पर सामग्री के संभावित ग्राफिटाइजेशन पर दिया जाना चाहिए, जिस पर इसका उपयोग किया जा सकता है।
नोट 2 α ग्रेड ए के बजाय ग्रेड बी या ग्रेड सी पाइप का उपयोग करीबी कोइलिंग, या कोल्ड झुकने के लिए किया जाना चाहिए। जिस उद्देश्य के लिए पाइप का उपयोग किया जाना है, उसे आदेश में कहा जाना चाहिए। यह नोट ग्रेड बी सीमलेस पाइप के ठंडे झुकने को प्रतिबंधित करने के लिए नहीं है।
एक वैकल्पिक प्रकृति की पूरक आवश्यकताओं (S1 से S4) को अनुप्रयोगों में उपयोग के लिए निर्बाध पाइप के लिए प्रदान किया जाता है जहां पाइप के एक बेहतर ग्रेड की आवश्यकता होती है। ये पूरक आवश्यकताएं अतिरिक्त परीक्षणों के लिए कॉल करती हैं और जब वांछित हो तो आदेश में कहा जाएगा।
जब इन उत्पादों का उपयोग बॉयलर निर्माण के लिए आईएसओ सिफारिशों के अनुरूप अनुप्रयोगों में किया जाना है, तो विनिर्देश ए 520 (यांत्रिक संपत्ति आवश्यकताओं अनुभाग) की आवश्यकताओं को इस विनिर्देश की आवश्यकताओं को पूरा किया जाएगा। 1.4 इंच-पाउंड इकाइयों में बताए गए मानों को मानक माना जाता है।
नोट 3 α आयामहीन डिज़ाइनर एनपी (नाममात्र पाइप आकार) को इस मानक में "नाममात्र व्यास", "आकार", और "नाममात्र आकार" जैसे पारंपरिक शब्दों के लिए प्रतिस्थापित किया गया है।
इस विनिर्देश के निम्नलिखित एहतियाती कैवेट केवल परीक्षण विधि भाग, धारा 11, 12, 13, 14, और 15 से संबंधित है; यह मानक सुरक्षा समस्याओं के सभी को संबोधित करने के लिए नहीं है, यदि कोई हो, इसके उपयोग से जुड़ा हुआ है। यह उचित सुरक्षा और स्वास्थ्य प्रथाओं को स्थापित करने और उपयोग करने से पहले नियामक सीमाओं की प्रयोज्यता का निर्धारण करने के लिए इस मानक के उपयोगकर्ता की जिम्मेदारी है।
ASTM A106 (ASME SA106) ग्रेड और रासायनिक संरचना (%)
|
Grade
|
C≤
|
Mn
|
P≤
|
S≤
|
Si≥
|
Cr≤
|
Cu≤
|
Mo≤
|
Ni≤
|
V≤
|
|
A
|
0.25
|
0.27-0.93
|
0.035
|
0.035
|
0.10
|
0.40
|
0.40
|
0.15
|
0.40
|
0.08
|
|
B
|
0.30
|
0.29-1.06
|
0.035
|
0.035
|
0.10
|
0.40
|
0.40
|
0.15
|
0.40
|
0.08
|
|
C
|
0.35
|
0.29-1.06
|
0.035
|
0.035
|
0.10
|
0.40
|
0.40
|
0.15
|
0.40
|
0.08
|
ASTM A106 (ASME SA106) यांत्रिक गुण
|
Grade
|
Rm Mpa Tensile Strength
|
Yield Point (Mpa)
|
Elongation
|
Delivery Condition
|
|
A
|
≥330
|
≥205
|
20
|
Annealed
|
|
B
|
≥415
|
≥240
|
20
|
Annealed
|
|
C
|
≥485
|
≥275
|
20
|
Annealed
|
ASTM A106 (ASME SA106) आयाम सहिष्णुता
|
Pipe Type
|
Pipe Sizes
|
Tolerances
|
|
Cold Drawn
|
OD
|
≤48.3mm
|
±0.40mm
|
|
≥60.3mm
|
±1%mm
|
|
WT
|
±12.5%
|
JIS नंबर और विदेशी मानकों को सम्मिलित करना
|
JIS
|
ASTM
|
BS
|
DIN
|
NF
|
ISO
|
Index Number
|
|
Std.No
|
Grade
|
Type
|
Std.No
|
Grade
|
Type
|
Std.No
|
Grade
|
Type
|
Std.No
|
Grade
|
Type
|
Std.No
|
Grade
|
Type
|
Std.No
|
Grade
|
Type
|
|
G3456
|
STPT370
(STPT38)
|
C
|
A106
|
GrA
|
C
|
3602
|
HFS360
|
C
|
17175
|
St35.8
|
C
|
A49-211
|
TU37b
|
C
|
2604/2
|
TS5
|
C
|
C004
|
|
|
|
|
|
|
"
|
CFS360
|
C
|
17177
|
St37.8
|
C
|
A49-213
|
TU37c
|
C
|
2604/3
|
TW9H
|
C
|
|
|
|
|
|
|
|
"
|
ERW360
|
C
|
|
|
|
A49-243
|
TU37c
|
C
|
|
|
|
|
|
|
|
|
|
|
"
|
CEW360
|
C
|
|
|
|
|
|
|
|
|
|
|
|
|
STPT410
(STPT42)
|
C
|
A106
|
GrB
|
C
|
3602
|
HFS410
|
C
|
17175
|
St45.8
|
C
|
A49-211
|
TU42b
|
C
|
2604/2
|
TS9H
|
C
|
|
|
|
|
|
|
|
"
|
CFS410
|
C
|
17177
|
St42.8
|
C
|
A49-213
|
TU42c
|
C
|
|
|
|
|
|
|
|
|
|
|
"
|
ERW410
|
C
|
|
|
|
A49-243
|
TU42c
|
C
|
|
|
|
|
|
|
|
|
|
|
"
|
CEEW410
|
C
|
|
|
|
|
|
|
|
|
|
|
|
|
STPT480
(STPT42)
|
C
|
A106
|
GrC
|
C
|
3602
|
HFS460
|
C
|
|
|
|
A49-211
|
TU48b
|
C
|
2604/2
|
TS14
|
C
|
|
|
|
|
|
|
|
"
|
CFS460
|
C
|
|
|
|
A49-213
|
TU48c
|
C
|
|
|
|
|
|
|
|
|
|
|
"
|
ERW460
|
C
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
"
|
CEEW460
|
C
|
|
|
|
|
|
|
|
|
|
|
