GOST33259 TYPE01 प्लेट फोर्जिंग निकला हुआ किनारा
  • GOST33259 TYPE01 प्लेट फोर्जिंग निकला हुआ किनारा
  • GOST33259 TYPE01 प्लेट फोर्जिंग निकला हुआ किनारा
  • GOST33259 TYPE01 प्लेट फोर्जिंग निकला हुआ किनारा
  • GOST33259 TYPE01 प्लेट फोर्जिंग निकला हुआ किनारा

GOST33259 TYPE01 प्लेट फोर्जिंग निकला हुआ किनारा

option:
Share:
  • उत्पाद विवरण
< >
Overview
उत्पाद विशेषता...

मॉडल नं.: Flange

ब्रांड: एक प्रकार का

मानक: एएसटीएम, बी एस, शोर, जीबी

क्या मिश्र धातु: गैर मिश्र

सहनशीलता: ± 1%

प्रक्रमण सेवा: वेल्डिंग, काढ़ा, छिद्रण

Tolerance: ±1%

Size: 1/2” to 60”, DN 12mm to DN 1500mm

Pressure Class: Class 150 to Class 2,500, PN 2.5 to PN 250

Facing: RF / RTJ

Cabon Steel: A105, A350 LF2

Stainless Steel: A182 F304/F304L/F316/F316L/F321

Alloy Steel: F11, F12

मूक: 20PCS

पैकेजिंग: Standard Export Packaging

उत्पाद का नाम: WN Flange

आपूर्ति की क्ष...

पैकेजिंग: मानक निर्यात पैकेजिंग

उत्पादकता: 10000 Pieces Per Month

परिवहन: Ocean,Land,Air,Express,Others

उद्गम-स्थान: चीन

के बारे में समर्थन करना: 10000 Pieces Per Month

एचएस कोड: 3917400000

भुगतान प्रकार: T/T,D/P,D/A,Paypal,Money Gram,Others

इंकोटर्म: FOB,CFR,CIF,EXW,CPT,CIP,DDP,DDU,DAF,Express Delivery

पैकेजिंग और डि...
इकाइयों की बिक्री:
Piece/Pieces
पैकेज प्रकार:
मानक निर्यात पैकेजिंग
चित्र उदाहरण:

Product description

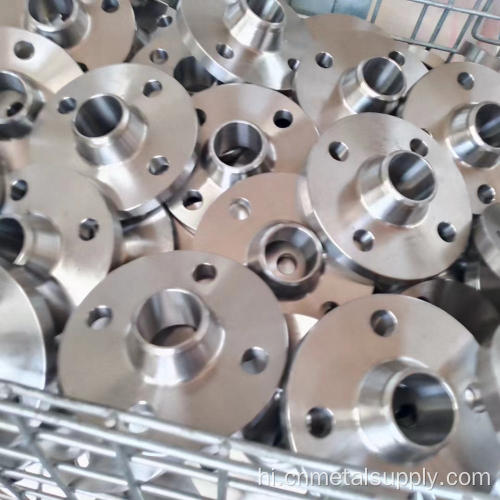

वेल्ड-नेक फ्लैंग्स या वेल्डिंग-नेक फ्लैंग्स को उनके लंबे टेप किए गए हब द्वारा अन्य सभी प्रकार के निकला हुआ किनारा से अलग किया जा सकता है। वेल्डेड पाइप

एक्सपेंडर फ्लैग एक वेल्डिंग नेक पाइप निकला हुआ किनारा है जहां गैर-फ्लैंग्ड एंड का नाममात्र का आकार फ्लेयड एंड के नाममात्र आकार से बड़ा होता है। उनका उपयोग पाइप रन के आकार को बदलने के लिए किया जा सकता है। इनका उपयोग आमतौर पर लाइन आकार को पहले या दूसरे बड़े आकार तक बढ़ाने के लिए किया जाता है। यह एक अलग रिड्यूसर और वेल्ड नेक निकला हुआ किनारा संयोजन का उपयोग करने का एक विकल्प है। एक्सपैंडर निकला हुआ किनारा पंप, कंप्रेशर्स और वाल्व से पाइप को कनेक्ट करने के लिए इस्तेमाल किया जा सकता है। पाइप फ्लैंग्स और फिटिंग

एनडब्ल्यू लॉन्ग वेल्ड गर्दन के फ्लैंग्स को आमतौर पर हाई हब निकला हुआ किनारा कहा जाता है। यह पाइप में तनाव को स्थानांतरित करने के लिए डिज़ाइन किया गया है, जिससे निकला हुआ किनारा के आधार पर उच्च तनाव सांद्रता कम हो जाती है। वेल्डेड पाइप
वेल्डिंग गर्दन की विशिष्टताओं: स्टील पाइप
आकार: 1/2 "से 60", DN 12 मिमी से DN 1500 मिमी
दबाव वर्ग: कक्षा 150 से कक्षा 2,500, पीएन 2.5 से पीएन 250
फेसिंग: आरएफ / आरटीजे
वेल्डिंग गर्दन की सामग्री:
कैबन स्टील: A105, A350 LF2, C22.8, S355JR
स्टेनलेस स्टील: A182 F304/F304L/F316/F316L/F321
मिश्र धातु स्टील: F11, F12
पैकिंग: प्लाईवुड केस और प्लाईवुड पैलेट
Product details

Product Name
 WN Flange
Material
 Flange: 304 or 316L stainless steel
O-rings: Viton, Buna, & silicone
Fasteners: Wingnut, SureSeal, bulkhead & EVAC clamps
Vacuum range
Elastomer seal: >=1 x 10^-8 Torr - High vacuum
EVAC metal seal: >=1 x 10^-11 Torr - UHV
Size
  1/2” to 60”, DN 12mm to DN 1500mm
Pressure Class
 Class 150 to Class 2,500, PN 2.5 to PN 250
Applications
 Blind Flanges are commonly used in petrochemical, pipe engineering, public services & water works.
Blind pipe flanges are often used for high pressure applications.
Delivery Time
 Usually within 7-10 days after receipt of advance payment
Payment Terms
 T/T 30% Down Payment,Balance Will be Paid Before Shippment
Advantage of Blind Flanges
 A much more cost efficient way to seal a pipe when doing repairs
Blind flanges are convenient to install
They can save a good amount of time and money
Product display

ASME/ANSI B16.5 क्लास 150 BL

Nominal Pipe Size  Outside Diameter of Flange Diameter of Raised Face Thickness of Flanges Min. Diameter of Bolt Circle Diameter of Bolt Holes Number of Bolts Approximate Weight kgs
NPS O R tf W I n
1/2 90 34.9 9.6 60.3 15.9 4 0.44
3/4 100 42.9 11.2 69.9 15.9 4 0.64
1 110 50.8 12.7 79.4 15.9 4 0.90
1 1/4 115 63.5 14.3 88.9 15.9 4 1.13
1 1/2 125 73.0 15.9 98.4 15.9 4 1.50
2 150 92.1 17.5 120.7 19.1 4 2.38
2 1/2 180 104.8 20.7 139.7 19.1 4 4.09
3 190 127.0 22.3 152.4 19.1 4 4.97
3 1/2 215 139.7 22.3 177.8 19.1 8 6.20
4 230 157.2 22.3 190.5 19.1 8 7.18
5 255 185.7 22.3 215.9 22.2 8 8.83
6 280 215.9 23.9 241.3 22.2 8 11.55
8 345 269.9 27.0 298.5 22.2 8 20.07
10 405 323.8 28.6 362.0 25.4 12 28.87
12 485 381.0 30.2 431.8 25.4 12 44.18
14 535 412.8 33.4 476.3 28.6 12 59.07
16 595 469.9 35.0 539.8 28.6 16 76.36
18 635 533.4 38.1 577.9 31.8 16 94.51
20 700 584.2 41.3 635.0 31.8 20 123.94
24 815 692.2 46.1 749.3 34.9 20 187.90

ASME B16.47 सीरीज़ B/API 605 क्लास 600 BL

Norminal Pipe Size O.D.of Flange, O Min.Thick-ness of BL Flange, tf Raised Fase Diam., R Diam of Bolt Circle No.of Bolt Holes Diam.of Bolt Hole Approxi-mate Weight kgs
26 890 111.3 727 806.4 28 44.5 528.79
28 950 115.9 784 863.6 28 47.6 626.51
30 1020 127.0 841 927.1 28 50.8 789.17
32 1085 134.9 895 984.2 28 54.0 946.54
34 1160 144.2 953 1054.1 24 60.3 1158.72
36 1215 150.9 1010 1104.9 28 60.3 1323.63

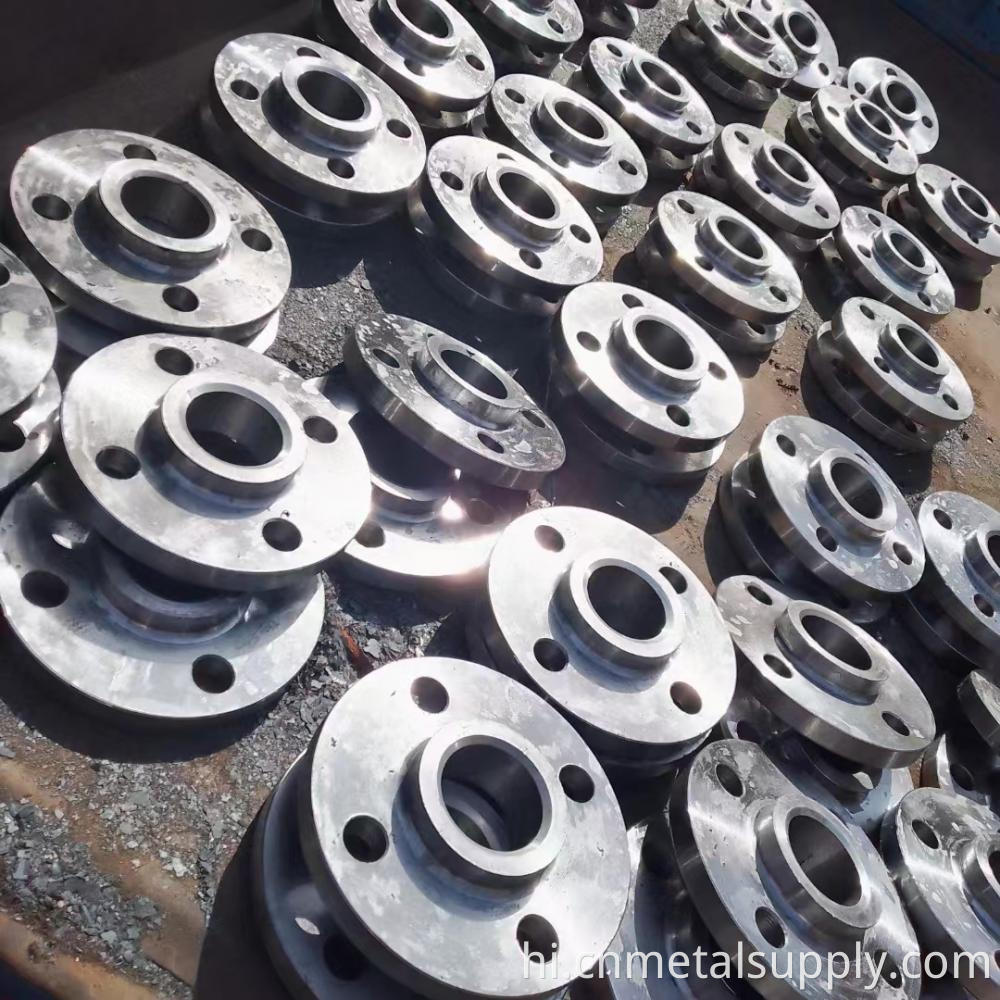

Flanges18 Jpg
